Az egyik helyiségben alig érezhető a légmozgás, míg egy másikban huzat van? A tárgyalóban gyorsan elhasználódik a levegő, de a közeli irodákban pedig túl erős a befúvás? A ventilátor megfelelően működik, a szűrőket is rendszeresen cserélik, a komfort mégsem megfelelő?
Ilyen esetekben előfordulhat, hogy a légtechnikai rendszer nincs megfelelően beszabályozva, ezért a levegő nem a szükséges mennyiségben jut el az egyes helyiségekbe.
A légtechnikai rendszer beszabályozása során műszeres mérésekkel ellenőrzik a rendszerben áramló levegő mennyiségét, majd a szabályozóelemek beállításával elérik, hogy az egyes helyiségekbe és hálózati ágakba az előírt légmennyiség jusson.
Miért nem oszlik el automatikusan egyenletesen a levegő?
A légtechnikai hálózat több légcsatornából, leágazásból, szabályozóelemből, befúvóból és elszívóból áll. A levegő ezek között nem egyenlő arányban oszlik meg.
Általánosságban a kisebb ellenállású útvonalakon nagyobb légmennyiség áramolhat. Emiatt a ventilátorhoz közelebbi vagy kedvezőbb kialakítású ágakba több levegő juthat, míg a távolabbi, hosszabb vagy nagyobb ellenállású szakaszok kevesebbet kaphatnak. Az eredmény egy olyan rendszer, amely összességében működik, az épületen belül mégsem biztosít kiegyensúlyozott légellátást.
A megfelelő beszabályozás során nem egyszerűen „feljebb veszik” a ventilátor teljesítményét. A cél az, hogy a rendelkezésre álló légmennyiséget a tervezett arányban osszák el a hálózat különböző részei között. Ehhez a szabályozócsappantyúk, légmennyiség-szabályozók, ventilátorok és automatikai beállítások összehangolására is szükség van.

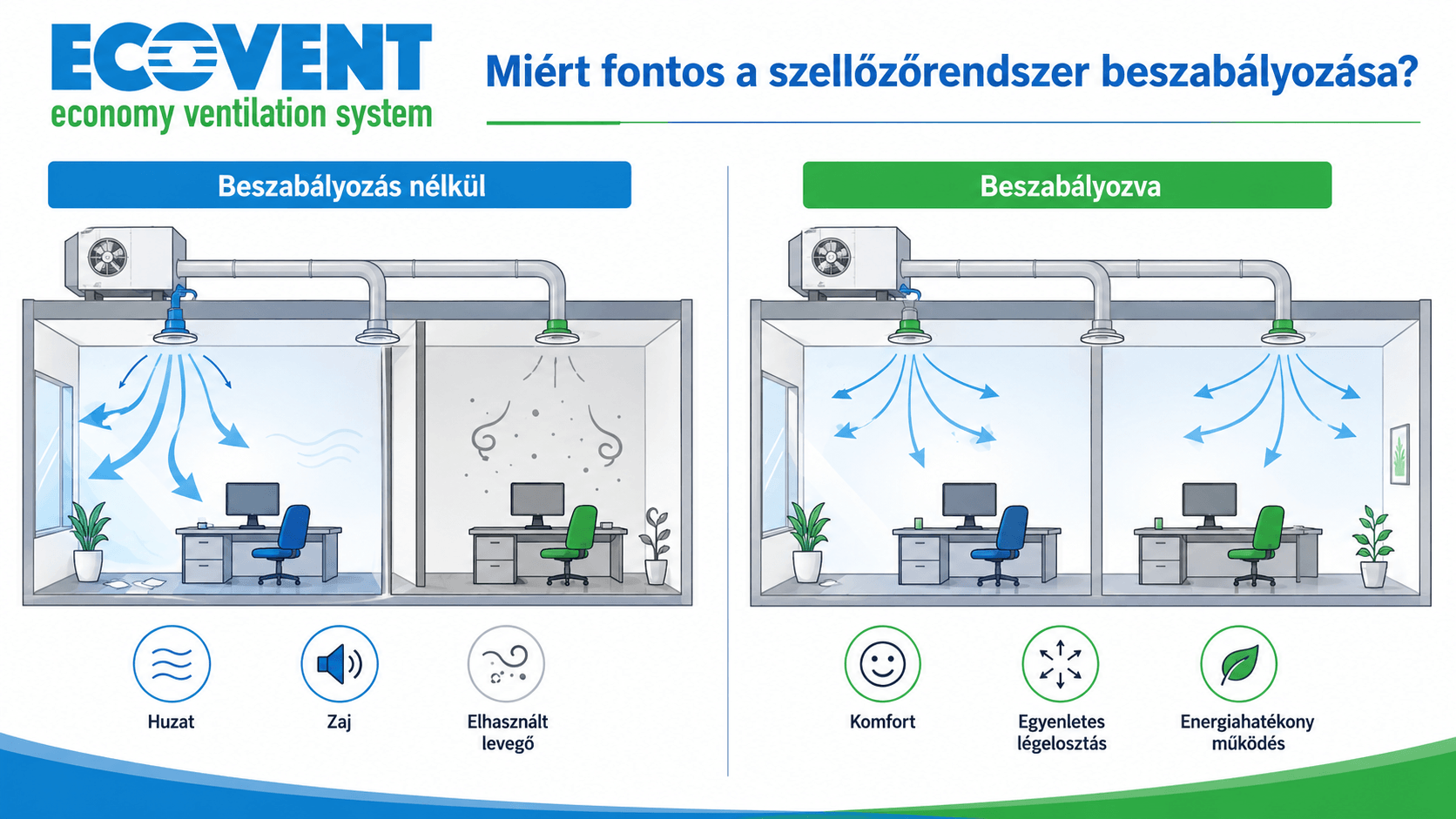

Milyen problémákat okozhat a beszabályozatlan rendszer?
A nem megfelelő légmennyiség többféle üzemeltetési és komfortproblémát idézhet elő.
Egyenetlen hőmérséklet
Ha egy helyiségbe túl kevés kezelt levegő jut, a rendszer nem képes biztosítani a kívánt hűtési vagy fűtési teljesítményt. Más helyiségekben ezzel párhuzamosan indokolatlanul erős befúvás jelentkezhet.
Huzat és zaj
A túl magas légsebesség kellemetlen huzatérzetet, illetve zajosabb működést okozhat a befúvóknál, rácsoknál és légcsatornákban. A túl nagy légmennyiség vagy a nem megfelelően kiválasztott befúvóelem egyaránt hozzájárulhat a huzat és a zaj kialakulásához.
Elégtelen légcsere
Ahol a szükségesnél kevesebb friss levegő érkezik, ott romolhat a levegő minősége, gyorsabban érezhetővé válhat az elhasználódott levegő, és nehezebb lehet fenntartani az adott helyiség használatához szükséges légállapotokat.
Felesleges energiafelhasználás
A rosszul elosztott légmennyiséget nem mindig lehet a ventilátor teljesítményének növelésével megoldani. Ilyenkor előfordulhat, hogy a rendszer egyes részeiben már eleve túl sok levegő áramlik, más területeken továbbra is kevés.
A megfelelő beszabályozás segíthet elkerülni a szükségtelenül nagy légszállítást, és hozzájárulhat ahhoz, hogy a rendszer a tényleges igényekhez közelebb működjön. Az Ecovent szolgáltatási tapasztalata szerint ez a komfort javítása mellett az energiaköltségek mérséklését is támogathatja.

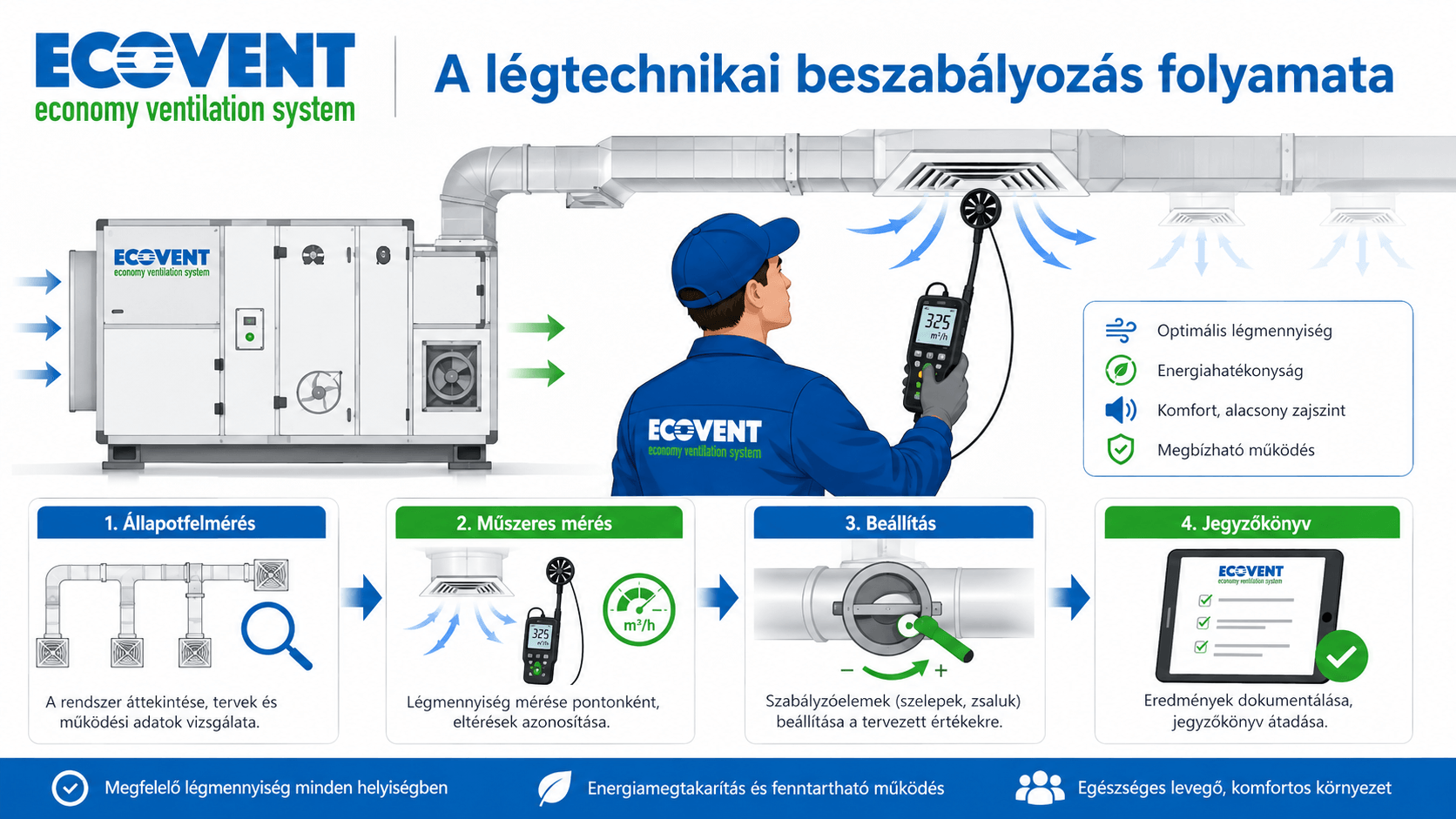

Hogyan történik a légtechnikai rendszer beszabályozása?
A beszabályozás során a szakembernek a teljes rendszert és az egyes hálózati ágak egymásra gyakorolt hatását is figyelembe kell vennie.
1. A rendszer és a dokumentáció áttekintése
A munka ideális esetben a rendelkezésre álló tervek, korábbi mérési jegyzőkönyvek és üzemeltetési adatok áttekintésével kezdődik. Ezekből megállapítható, hogy az egyes helyiségekbe és légtechnikai ágakba milyen légmennyiséget terveztek.
Amennyiben a dokumentáció hiányos, először részletesebb állapotfelmérésre lehet szükség.
2. A rendszer működési állapotának ellenőrzése
Beszabályozni csak olyan rendszert lehet, amely megfelelően működik. Ezért ellenőrizni kell többek között:
- a ventilátorok működését
- a szabályozó- és elzáróelemek állapotát
- a befúvók és elszívók hozzáférhetőségét
- a légcsatornák látható állapotát
- a légszűrők állapotát és megfelelő beépítését
- az automatikai és vezérlési beállításokat
Ha például a légszűrő erősen telített, hibásan van behelyezve, vagy nem illeszkedik megfelelően a szűrőkeretbe, az befolyásolhatja a rendszer ellenállását és a szállított légmennyiséget. Ilyen esetben először a karbantartási hibát kell megszüntetni, és csak ezt követően érdemes elvégezni a végleges méréseket.
3. Műszeres légmennyiség-mérés
A szakemberek a hálózat különböző pontjain megmérik a légsebességet, a térfogatáramot és szükség szerint a nyomásviszonyokat. A mérések történhetnek a légcsatornában, a fő- és mellékágakon, valamint a helyiségek befúvó- és elszívóelemeinél.
A szellőzőrendszer megfelelő működésének vizsgálatakor legalább a légmennyiségek és a hőmérsékleti értékek ellenőrzése indokolt. A levegő helyiségen belüli eloszlását, a befújt levegő minőségét és a működési időket szintén figyelembe kell venni.
4. A szabályozóelemek beállítása
A mért értékeket összehasonlítják a tervezett vagy előírt légmennyiségekkel. Ezt követően a szabályozócsappantyúk, légmennyiség-szabályozók vagy más beállítóelemek segítségével módosítják az egyes ágak ellenállását.
A beállításokat általában többször ellenőrizni kell, mert egy hálózati ág módosítása a rendszer más részeire is hatással lehet.
5. Ellenőrző mérés és dokumentálás
A beállítások után ismét megmérik a légmennyiségeket, és ellenőrzik, hogy az egyes helyiségekben, befúvóknál és elszívóknál teljesülnek-e a szükséges értékek.
Az Ecovent a beszabályozás során műszeres méréssel igazolja a szükséges térfogatáramok meglétét, majd az eredményeket hivatalos, digitálisan átadott jegyzőkönyvben dokumentálja.
Hogyan kapcsolódik a beszabályozáshoz a szűrő?

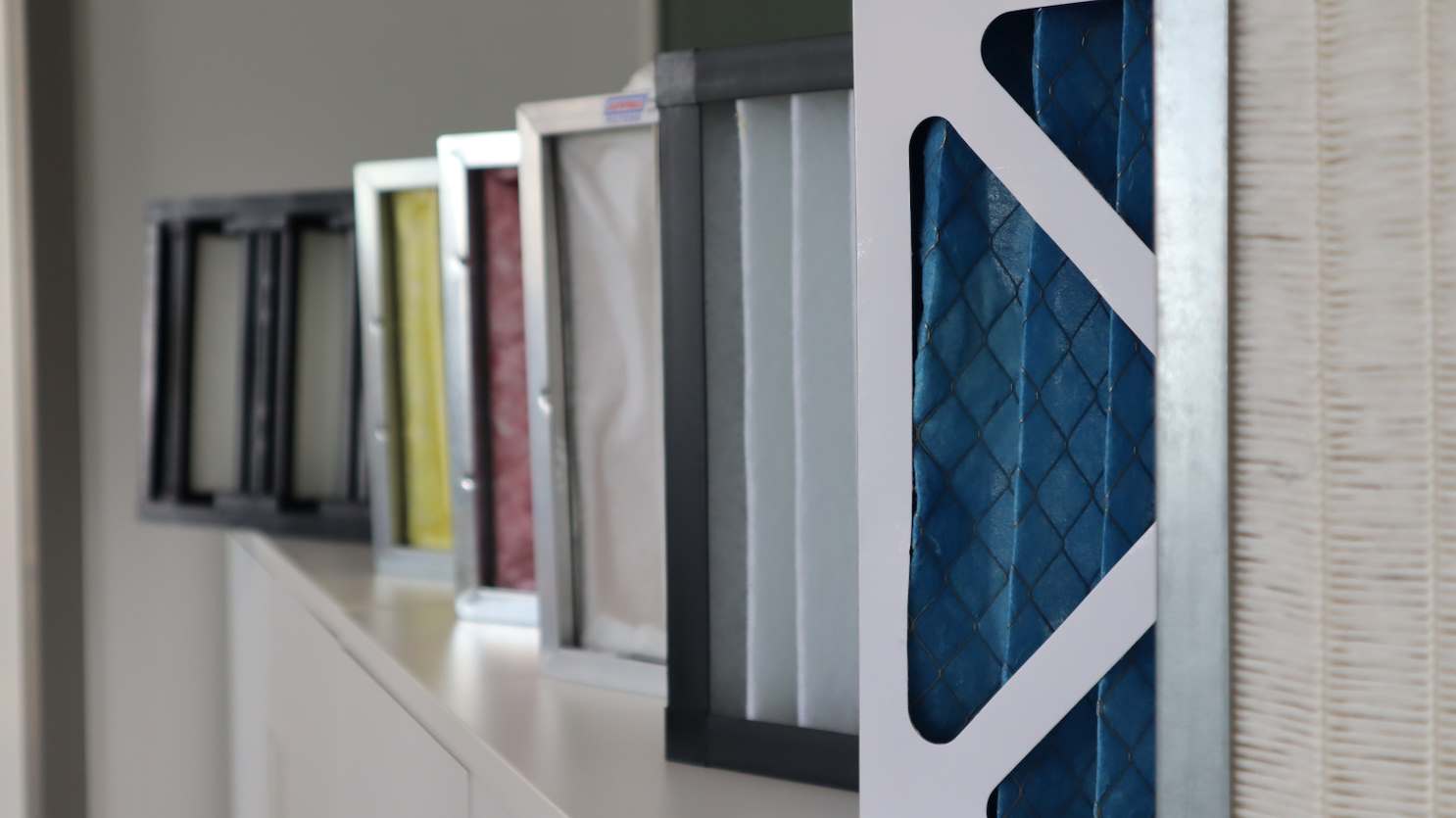

A légszűrő a rendszer egyik fontos ellenállást képező eleme. Ahogy a szűrő használat közben telítődik, növekedhet a nyomásesése, ami hatással lehet a rendszer által szállított légmennyiségre.
Nem mindegy ezért, hogy:
- a rendszerhez megfelelő szűrőtípust választottak-e,
- mekkora a szűrő kezdeti és üzem közbeni nyomásesése,
- megfelelően illeszkedik-e a szűrő a keretbe,
- épek-e a tömítések,
- időben megtörténik-e a szűrőcsere,
- a beszabályozási mérés megfelelő állapotú szűrőkkel történik-e-
A túl magas nyomásesés csökkentheti a légmennyiséget, növelheti a ventilátor terhelését, valamint kedvezőtlenül hathat a komfortra és az energiafelhasználásra. Emiatt a szűrőválasztást, a karbantartást és a beszabályozást nem érdemes egymástól teljesen különálló feladatként kezelni.
A jó légminőséghez megfelelően működő rendszer szükséges
A szűrő csak akkor tud egy jól működő rendszer részeként hatékonyan dolgozni, ha a szükséges légmennyiség valóban eljut az épület különböző területeire.
A légtechnikai rendszer beszabályozása segíthet feltárni és megszüntetni az egyenetlen légelosztást. A műszeres mérések alapján pontosabb kép kapható a rendszer tényleges működéséről, a dokumentált eredmények pedig támogatják a későbbi karbantartási és korszerűsítési döntéseket.
Légtechnikai rendszered beszabályozásra szorulhat?
Az Ecovent szakemberei műszeres méréssel ellenőrzik a rendszer légmennyiségeit, beállítják a beépített szabályozóelemeket, majd hivatalos jegyzőkönyvben dokumentálják az eredményeket.
A beszabályozás előtt szükség esetén a légtechnikai rendszer általános állapotfelmérésében, a légszűrők ellenőrzésében, karbantartásban és a feltárt hibák javításában is segítséget nyújtunk.
